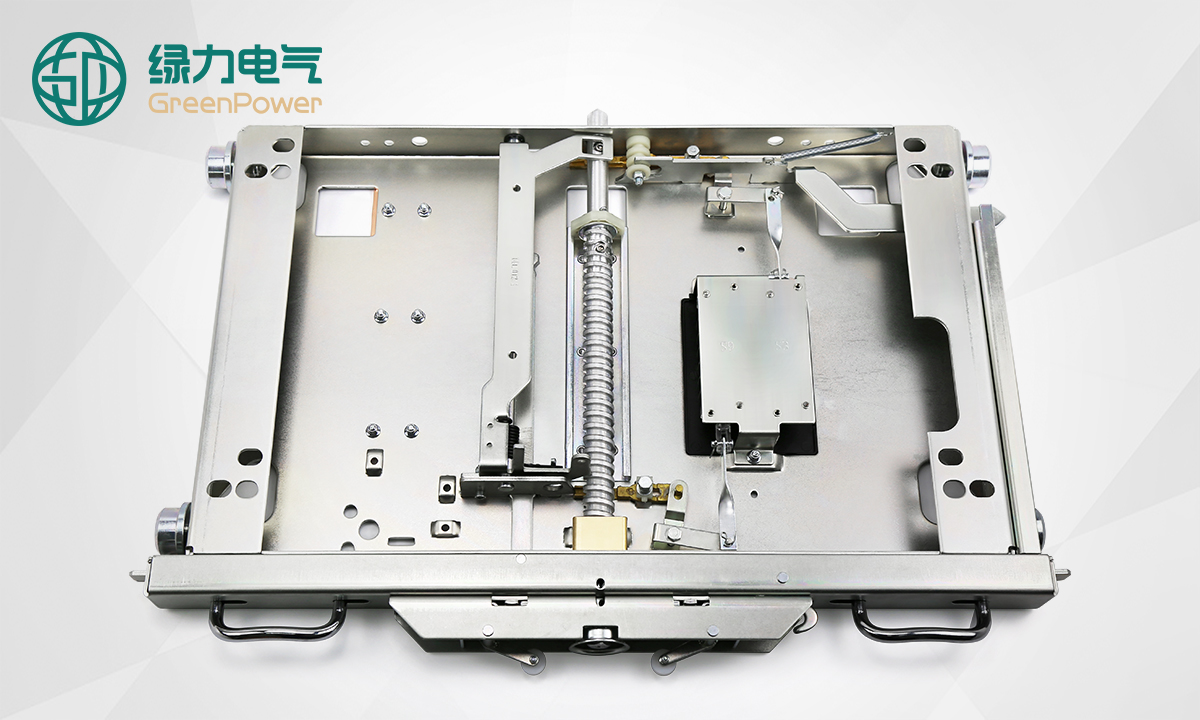

12/24kV 底盘车

底盘车主要用于抽出式开关柜设备用于安装断路器、变压器等部件，以推进和抽出，作为与母线连接的辅助操作部件。当底盘车内部结构与断路器配合其他联锁柜工作时，满足IEC62271-100/GB3906“五安”联锁要求，具体功能如下:

1.     手车只有在测试/断开或工作位置时，断路器才能接通，断路器接通后手车不能移动，以防止负载时隔离触点误接的情况。

2.     手车在工作位置或离开测试/断开位置约10mm时，接地开关不能接通，防止接地开关接通时误接。

3.     当接地开关闭合时，手车不能从测试/隔离位置移动到工作位置，防止闭合位置的接地开关闭合断路器。

4.     底盘车进入机柜后，一旦离开测试/隔离位置，手车不能从机柜中退出。

第二条

A. 带有语音警报的底盘

进入测试，工作位置语音提醒。防止错误操作的语音提醒。

B. 带有微动开关的底盘车

测试时，工作位置插入手柄，微动开关转换。

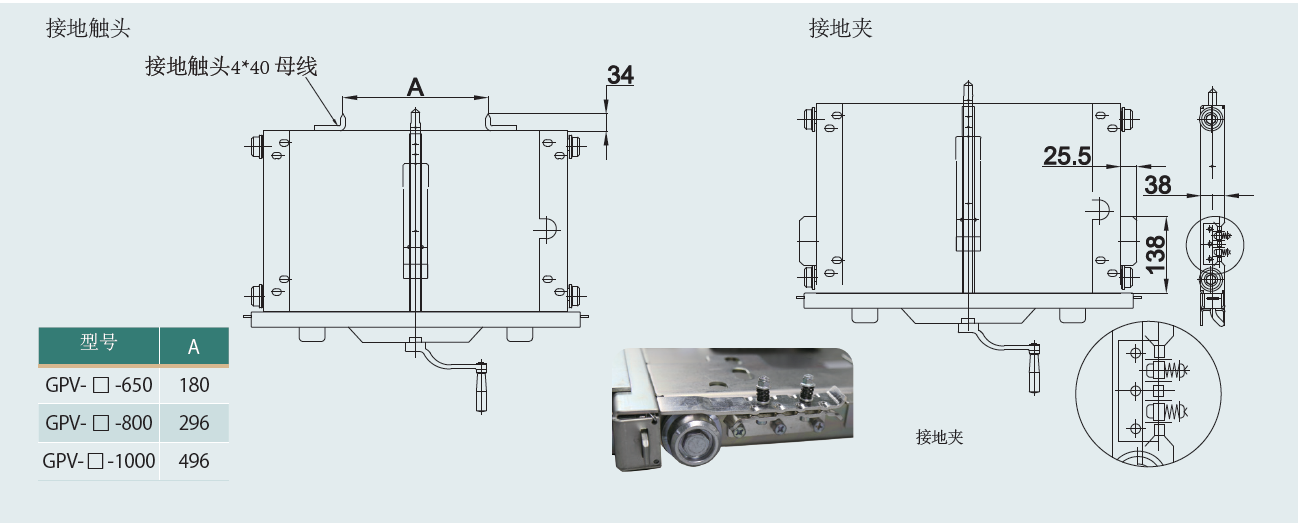

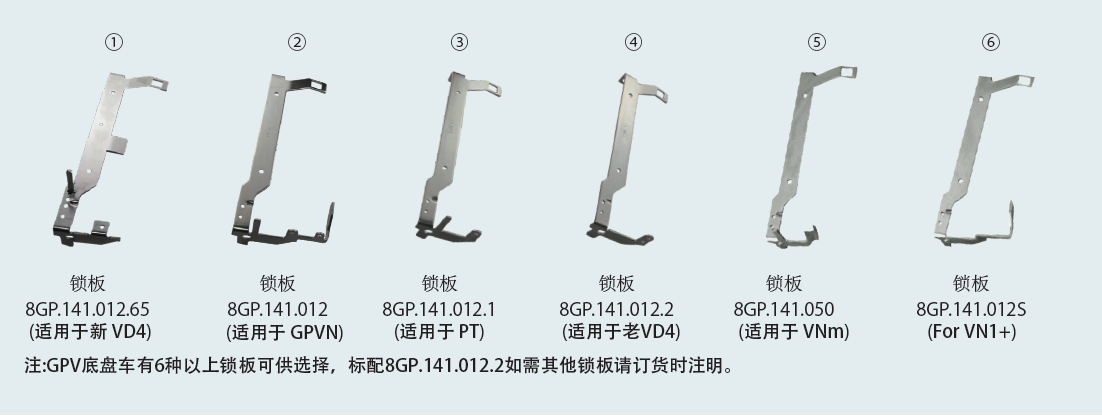

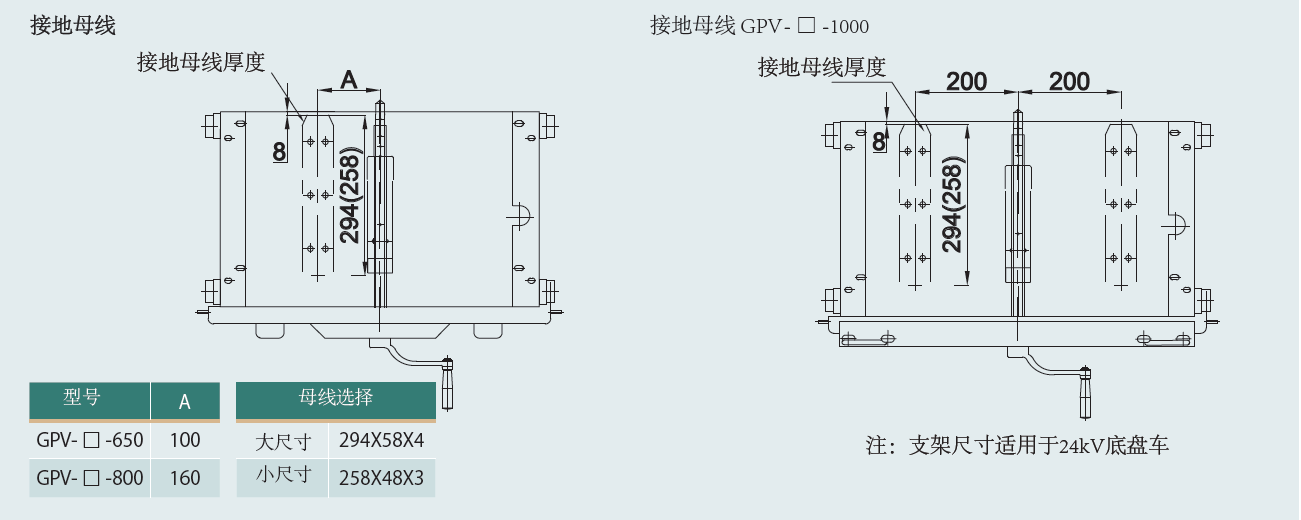

1. 说明底盘车型号、锁板编号、辅助开关规格、接地方法。

2. 辅助开关规格是指辅助开关规格本身(指尚未安装在底盘车上的规格)。一般有5组、6组接点，也有10组(由2个辅助开关串联连接)。

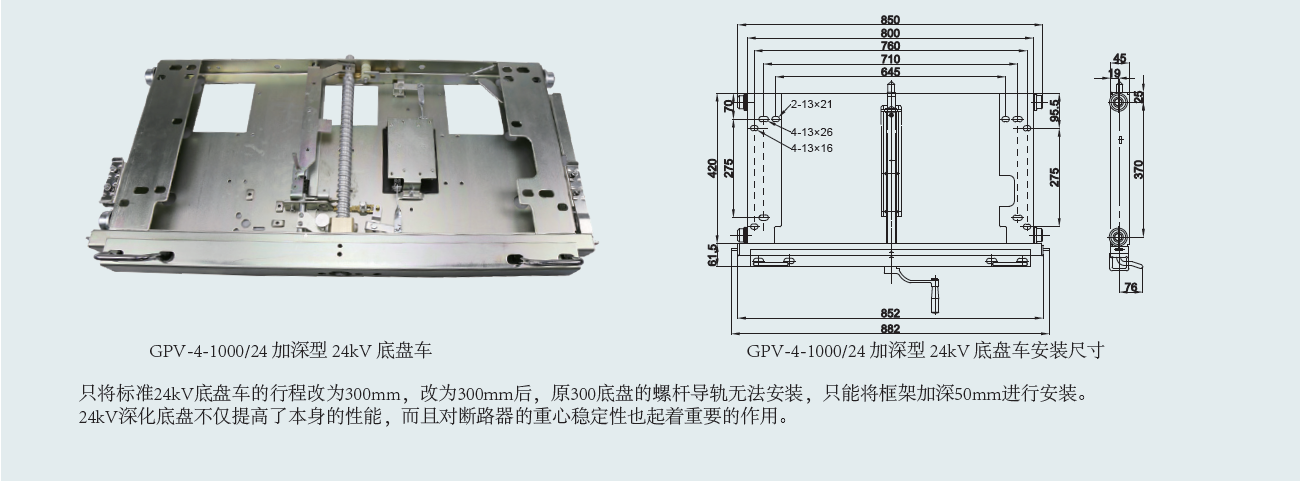

3. 24KV底盘车仅将行程从200mm修改为300mm，其余保留，在原型号上增加/X300

4. 如有特殊要求，请与咨询GP。
